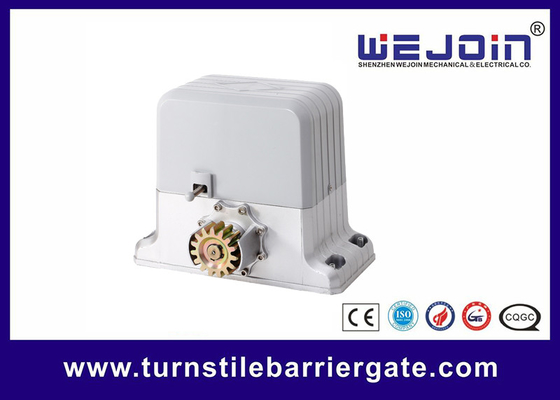

Papan kontrol ac 1800kg motor gerbang listrik untuk pintu geser
Fitur utama
Motor AC dengan unit kontrol bawaan
Antarmuka tombol / satu tombol
Lampu alarm, balok foto dan antarmuka balok pengaman
Pengguna dapat memilih fungsi tutup otomatis
Mulai lunak dan berhenti lambat (versi pintar, opsional)
Fungsi mundur otomatis ketika menabrak rintangan saat menutup (versi pintar, opsional)
Desain pelepasan kunci manual untuk kegagalan daya darurat
Spesifikasi
Model | WJKMP202 | |
Tegangan | 220V ± 10% | 110V ± 10% |
Frekuensi | 50 HZ | 60 HZ |
Arus | 2.7A | 5.8A |
Tegangan motor | AC220V / 110V | |
Kapasitor | 20μf | 60μf + 14μf |
Output Daya | 350W | |
Daya yang diserap | 594W | 638W |
Pangkalan motor dan pemasangannya
1. Pemasangan dasar motor: atur posisi pemasangan baki dasar sesuai dengan ukuran motor dan ketinggian posisi pemasangan rak roda gigi. Kemudian Sematkan baut maju atau gunakan baut ekspansi untuk menanamkan dasar ke dalam fondasi semen.
2. Jika rak roda gigi sudah dipasang, pasang motor ke alas dan putar kopling dengan kunci kopling ke posisi mati, kemudian buat roda gigi motor sesuai ke rak roda gigi, lalu posisi alas dapat diatur. Lepaskan motor dan pasang dudukannya.
Pemasangan rak
Buat roda gigi rak ke lantai. Jadikan roda gigi pas dengan roda gigi motor. Kencangkan rak persneling ke pintu dengan sekrup. Dorong gerbang dan buat itu memindahkan seluruh rute Kencangkan gigi ke gerbang setelah memastikan bahwa gerbang berjalan dengan lancar seluruh rute
Rak biasanya dipasang sepotong demi sepotong. Untuk menghindari dithering atau blocking, harap sesuaikan celah rak gigi. Kami menyarankan satu cara (lihat Gambar-3): memperbaiki rak1 dan rak setelah menyesuaikan dua rak dengan rak penyesuaian kecil
